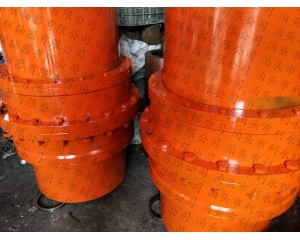

一、鼓形齒聯軸器屬于剛撓性聯軸器，是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形,鼓形齒聯軸器 可允許較大的角位移(相對于直齒聯軸器),可齒的接觸條件,提高傳遞轉矩的能力,延長使用壽命。具有徑向、軸向和角向等軸線偏差補償能力，與CL型直齒式聯軸器相比，具有結構緊湊、回轉半徑小、承載能力大、傳動、噪聲低及維修周期長等優點。
鼓形齒聯軸器型號、標準標號、性能簡述：
1、GICL型鼓形齒聯軸器，JB/T8854.3-2001 本聯軸器適用于聯接水平兩同軸線，并具有角位移的傳動軸系，傳遞公稱轉矩為 0.8-3200KN.m，工作環境溫度為-20-+80℃；
2、GICLZ型鼓形齒式聯軸器，JB/T8854.3-2001 該聯軸器適用于聯接水平兩同軸線，并具有角位移的傳動軸系，當被聯接兩端相距較遠時適用于采用GICLZ型，傳遞公稱轉矩為0.8-3200KN.m，工作溫度為-20~+80℃；
3、GIICL型鼓形齒聯軸器，JB/T8854.2-2001 本聯軸器適用于聯接水平兩同軸線傳動軸系，具有角向補償兩軸相對位移性能的鼓形齒聯軸器，工作環境溫度為-20~+80℃，傳遞公稱轉矩為0.4-4500KN.m；
4、GIICLZ型鼓形齒聯軸器，JB/T8854.2-2001 該聯軸器適用于聯接水平兩同軸線傳動軸系，具有角向補償兩軸相對偏移性能的鼓形齒聯軸器，加中間軸長距離工作，工作環境溫度-20~+80℃，傳遞公稱轉矩為0.4-4500KN.m；
5、GCLD型鼓形齒式聯軸器，JB/T8854.1-2001 本聯軸器適用于聯接電機與機械兩水平軸線傳動軸系，具有角向補償兩軸相對偏移性能的鼓形齒聯軸器，工作環境溫度-20-+80℃，傳遞公稱轉矩為1.12-50KN.m。
6、NGCL型帶制動輪鼓形齒聯軸器，JB/ZQ4644-97 NGCL型帶制動輪鼓形齒聯軸器適用于聯接兩水平同軸線傳動軸系，傳遞公稱扭矩為355-100000N.m；TGL型鼓形齒聯軸器，JB/T5514-91 本聯軸器適用于聯接兩同軸線傳動軸系，并具有的補償兩軸相對位移性能的聯軸器，具有的彈性，工作環境溫度為-20~80℃，傳遞公稱轉矩為10~2500N.m；
7、WG型鼓形齒聯軸器，JB/ZQ4186-97 該聯軸器適用于聯接水平兩軸線傳動軸系，具有角向補償兩軸相對偏移性能的鼓形齒聯軸器，工作環境溫度-20~+80℃，傳遞公稱轉矩為710~1250000N.m；
8、WGC型鼓形齒聯軸器，JB/T7002-93 本聯軸器適用于聯接垂直兩同軸線傳動軸系，傳遞公稱轉矩0.71-160KN.m；
9、WGT型接中間套鼓形齒聯軸器，JB/T7004-93 本聯軸器適用于聯接水平兩同軸線傳動軸系，傳遞公稱轉矩為0.71-1250KN.m；
10、WGP型帶制動盤鼓形齒聯軸器，JB/T7001-93 本聯軸器適用于聯接水平兩同軸線傳動軸系，制動盤直徑315-1000mm，傳遞公稱轉矩 0.71-160KN.m。
二、鼓型齒式聯軸器的型號：
1、GICL、GICLZ型—鼓形齒聯軸器(JB/T 8845.3 — 2001)
2、GIICL、GIICLZ型—鼓形齒聯軸器 (JB/T 8845.2 — 2001)
3、GCLD 型—鼓形齒聯軸器 (JB/T 8845.1 — 2001)
4、WGP 型—帶制動盤鼓形齒聯軸器( JB/T7001 — 93)
5、WGC 型—垂直安裝鼓形齒聯軸器(JB/T7002 — 93)
6、WGZ 型—帶制動輪鼓形齒聯軸器(JB/T7003 — 93)
7、WGT 型—接中間套鼓形齒聯軸器(JB/T7004 — 93)
8、TGL 型—尼龍內齒圈鼓形齒聯軸器 ( JB/T5514 — 91)
9、WGJ 型—接中間軸鼓形齒聯軸器(JB/T8821 — 1998)
10、NGCL 型—帶制動輪型鼓形齒聯軸器( JB/ZQ4644 — 97)
11、NGCLZ 型—帶制動輪型鼓形齒聯軸器(JB/ZQ4645 — 97)
12、WG 型—帶制動輪型鼓形齒聯軸器(JB/ZQ4186 — 97)
13、CL型齒式聯軸器
14、CLZ型齒式聯軸器
15、NL 型—尼龍內齒圈鼓形齒式聯軸器 (DB 3202-87)
三、鼓形齒聯軸器的特點(與直齒式聯軸器相比有以下特點)：
1、承載。在相同的內齒套外徑和聯軸器大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器 提高15～20%；
2、角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1o；，而鼓形齒式聯軸器的許用角位移為1o；30''，提高50%，在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大；
3、鼓形齒面使內、外齒的接觸條件，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時了齒面摩擦、磨損狀況，降低了噪聲，維修周期長；
4、外齒套齒端呈喇叭形狀，使內、外齒裝拆方便。
5、傳動達99.7%。 基于經上特點，已普遍以鼓形齒替代直齒式聯軸器。UMA生產的鼓形齒式聯軸器品種規格，并符合相應的標準。 鼓形齒式聯軸器，其剛性大，有撓性，無彈性，故不適宜用于要求減振、緩沖及二軸對中要求嚴格的機械。
四、鼓型齒聯軸器應用：
鼓型齒聯軸器特別適用于低速重載工況，如冶金、礦山、起重運輸等行 業、也適用于石油、化工、通用機械等各類機械的軸系傳動。
